濟寧學院附屬高級中學
濟寧學院附屬高級中學

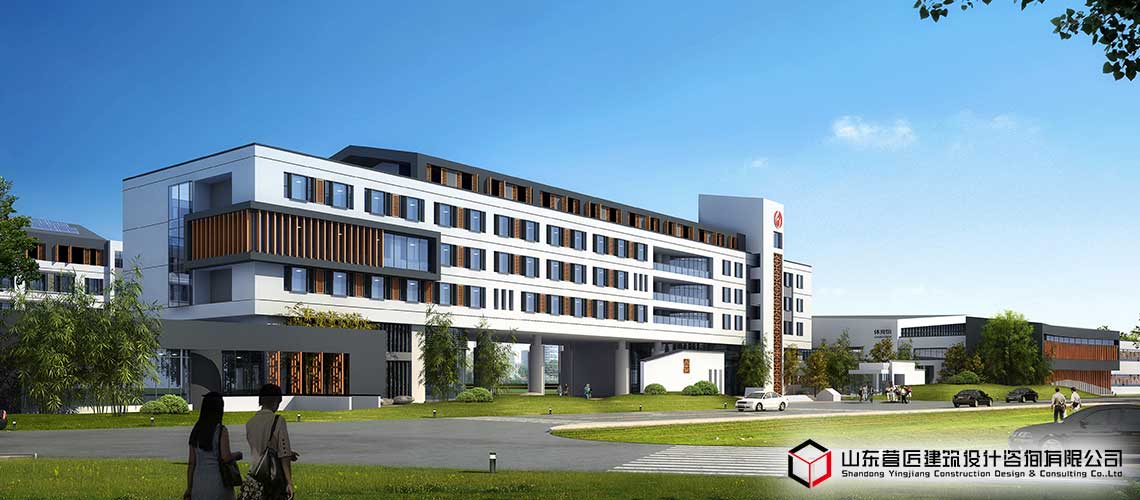

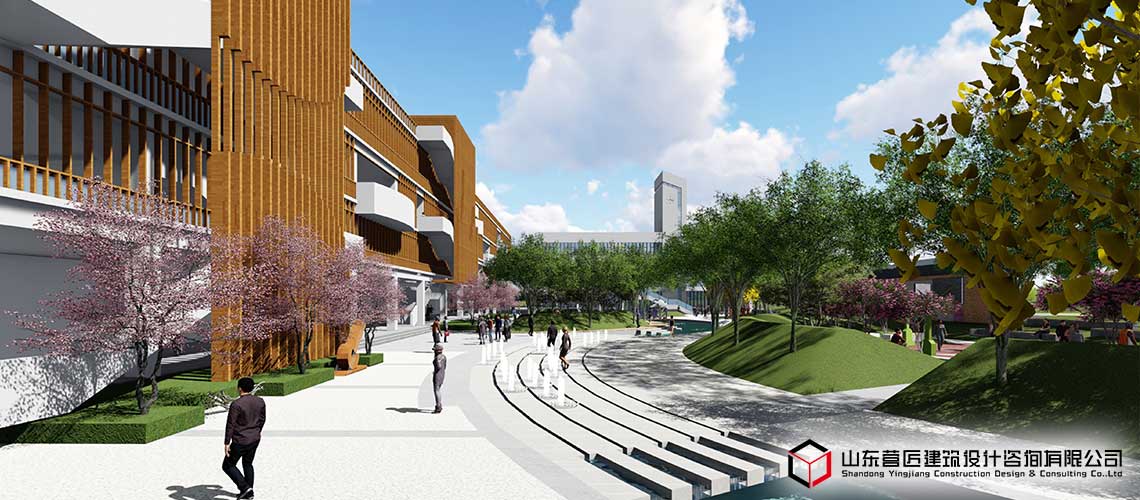

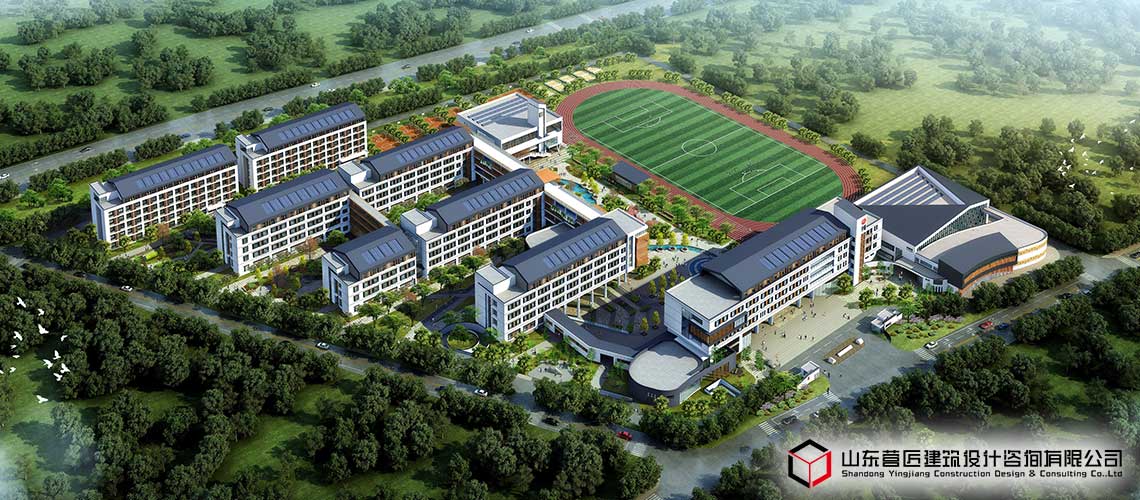

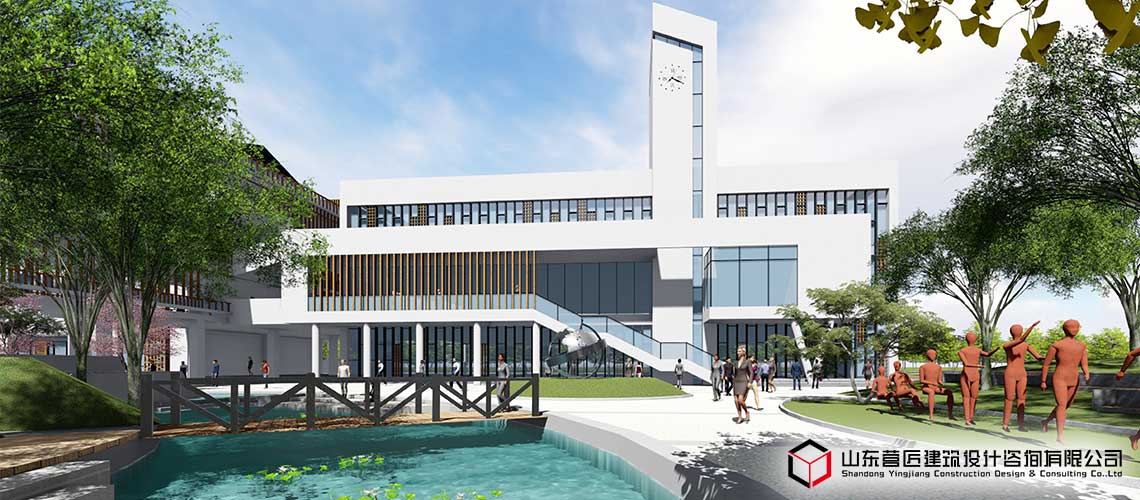

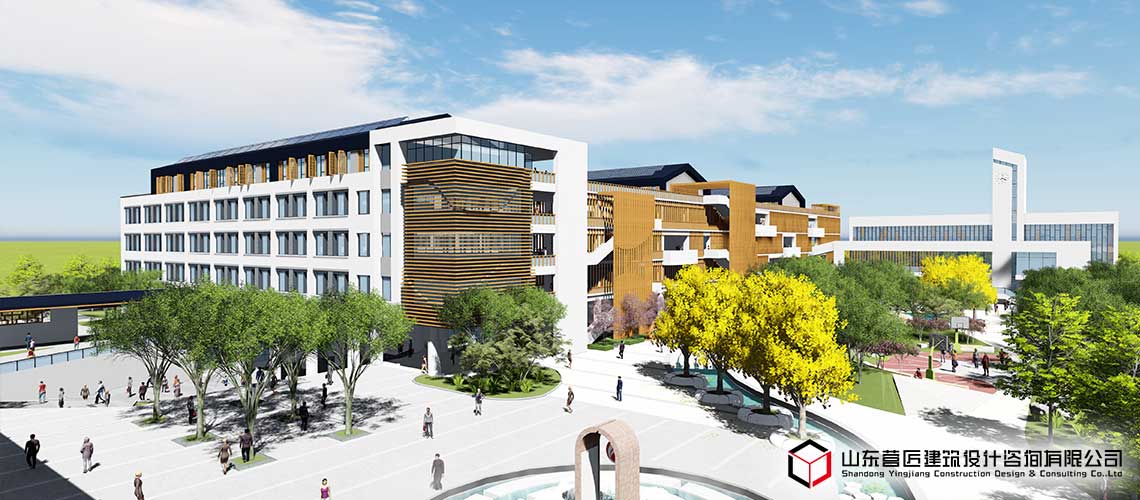

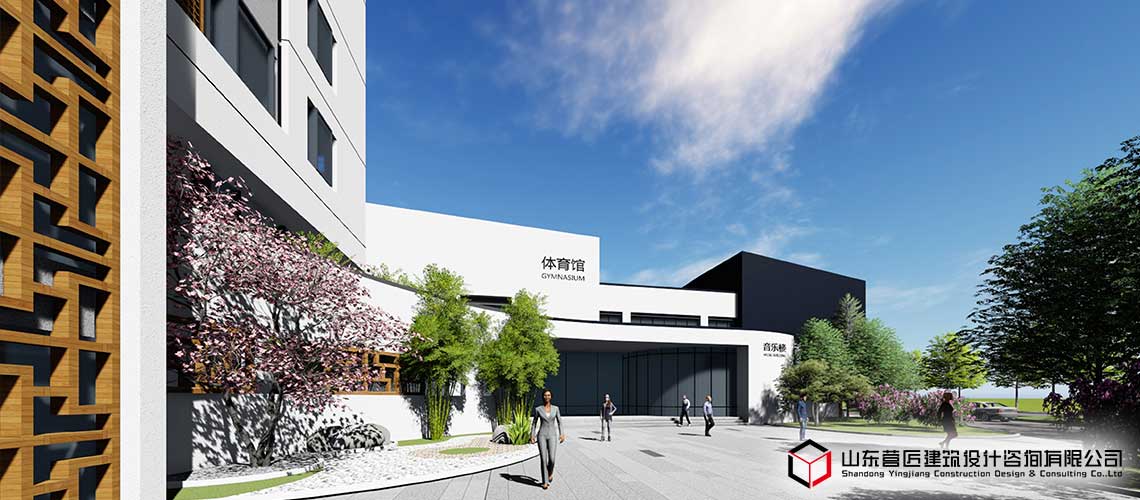

濟寧學院附屬高中新校區位于濟寧市西北部，南起楓楊路、北至任城大道，西臨原105國道、東鄰在建城市綜合體，按60個教學班、3000名全日制在校生規模進行規劃設計，規劃建筑總面積約7.4萬平方米。項目規劃總用地10.4公頃，可建設用地7.85公頃，基地呈梯形，地勢平坦，建設條件良好。獲獎
2018 年度山東省建筑信息模型（BIM）技術應用大賽設計組一等獎 全國第四屆“科創(chuàng )杯”BIM大賽設計組優秀獎總圖
建筑專業

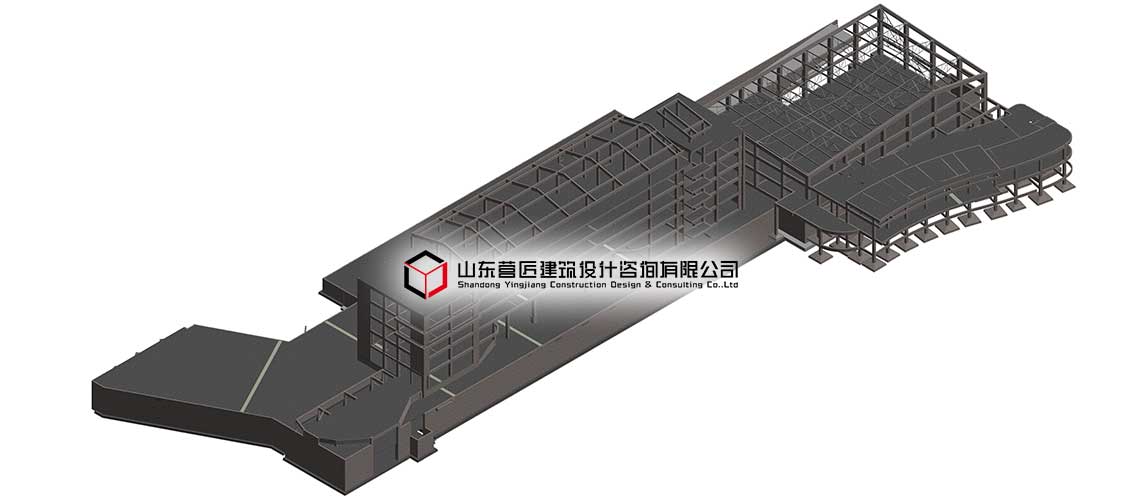

結構專業
項目特點

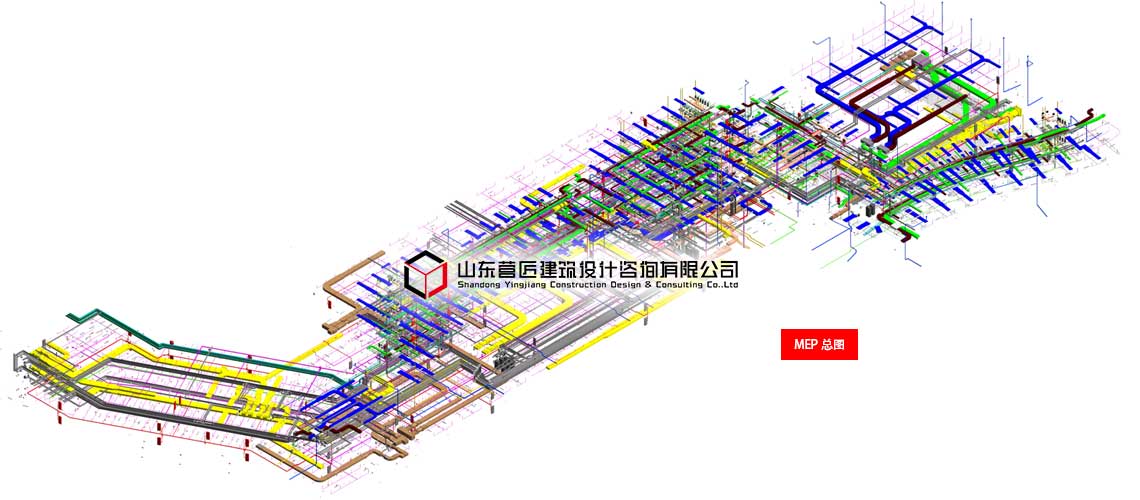

本項目造型復雜，局部采用鋼結構設計、下沉廣場以及室內游泳館和籃球館，各專業設備復雜，采用地源熱泵采暖形式。以復雜的綜合樓為例進行整個項目的展示。

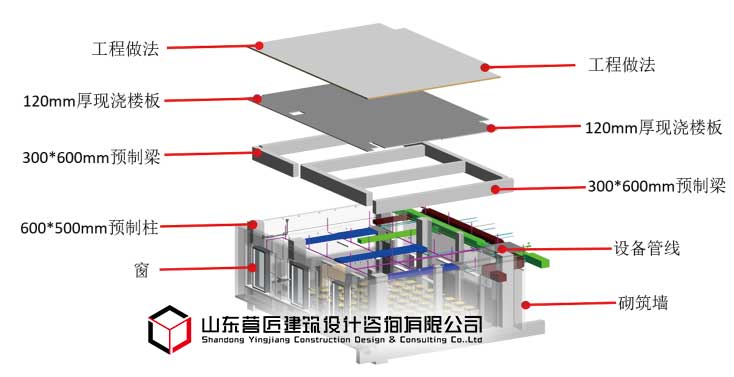

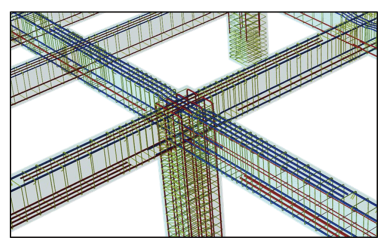

傳統結構設計配筋過程中涉及配筋模型、剖切分為二維鋼筋圖及生成的鋼筋表，太過分散相互之間無直接關聯。 而通過BIM配筋模型可直觀顯示鋼筋布置的合理性，通過三維空間的旋轉輕松判斷各部位有無錯漏鋼筋。剖切圖功能可以根據需要剖切任何部位的傳統二維圖紙，成果基本符合制圖要求和生產習慣。 同時生成的鋼筋表解決了對簡便鋼筋處理非常困難的問題，同時，把繁瑣的統計工作交給軟件處理，一方面節省了大量時間，另一方面避免了人為疏忽造成的錯誤，極大提高了生產效率。
室內三位綜合展示
